DCN CS6580-48S6CQ-HI

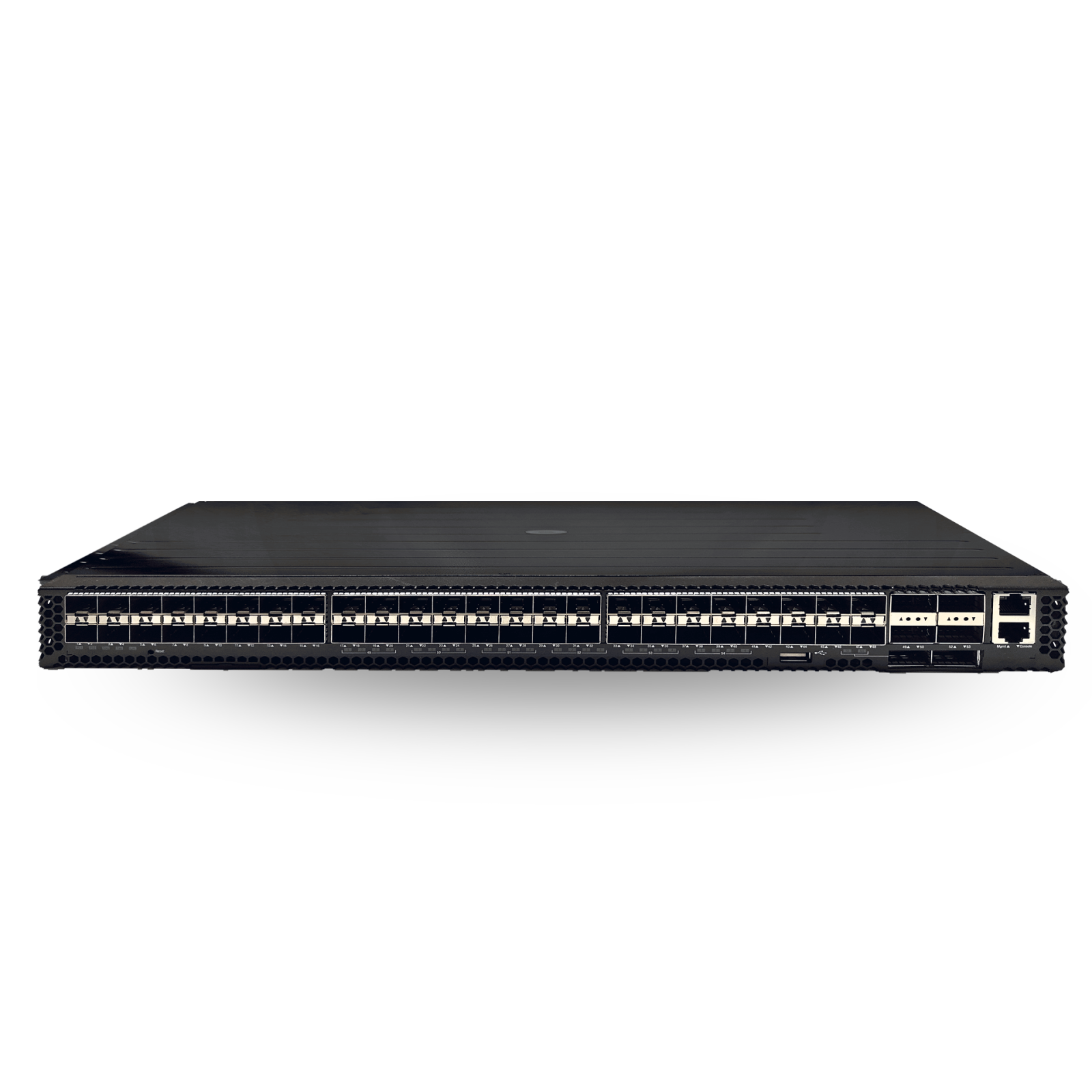

Сетевой коммутатор DCN CS6580-48S6CQ-HI 100G Datacenter Switch V19

DCN CS6580-48S6CQ-HI представляет собой высокопроизводительное решение корпоративного класса для центров обработки данных. Модель объединяет в себе сверхвысокую плотность портов 25G для подключения серверов и порты 100G для высокоскоростных магистральных соединений. Устройство построено на современной аппаратной платформе, обеспечивающей передачу данных на полной скорости портов с минимальными задержками, что критически важно для облачных вычислений и виртуализированных сред.

Габариты и физические параметры

Устройство выполнено в компактном металлическом корпусе для установки в стандартную 19-дюймовую стойку. Ширина коммутатора составляет 438 мм, высота — 44 мм (стандартный 1U), а глубина — 473 мм. Для обеспечения бесперебойной работы предусмотрена система охлаждения с 5+1 резервными вентиляторами и поддержкой регулируемого направления воздушного потока, а также два модульных блока питания с возможностью горячей замены.

Основные характеристики

• Порты: 48 портов 10G/25G SFP28 и 6 портов 100G QSFP28.
• Производительность: Коммутационная способность составляет 3,6 Тбит/с, а скорость пересылки пакетов достигает 2,6 млрд пакетов в секунду (Bpps).
• Управление: Отдельный порт консоли RJ45, выделенный порт управления Ethernet (MGMT) 100/1000 Мбит/с и разъем USB 2.0 для обновления ПО или хранения конфигураций.
• Ресурсы: Объем таблицы MAC-адресов достигает 104K записей, а таблицы маршрутизации — до 128K записей (в зависимости от профиля распределения памяти UFT).

Ключевые особенности

• Полноценный уровень L3: Поддержка расширенных протоколов маршрутизации, включая BGP, OSPFv2/v3, RIP и PIM для многоадресной рассылки.
• Стекирование VSF: Технология Virtual Switch Framework позволяет объединять несколько коммутаторов в одну логическую единицу для упрощения управления и повышения отказоустойчивости (VSF-HA).
• Поддержка SDN: Совместимость с протоколом OpenFlow открывает возможности для создания программно-определяемых сетей.
• Высокая надежность: Наличие «двойного образа» (Dual Image) системы гарантирует загрузку устройства даже при повреждении основного файла прошивки.

Область применения

Коммутатор CS6580-48S6CQ-HI является универсальным решением и может использоваться в следующих сценариях:

1. Top-of-Rack (ToR): В качестве стоечного коммутатора для подключения современных серверов с сетевыми адаптерами 25G.
2. Агрегация и Ядро: Благодаря высокой пропускной способности и поддержке MPLS, модель отлично подходит для уровня агрегации в крупных корпоративных или кампусных сетях.
3. Облачные инфраструктуры: Высокая плотность портов и поддержка VXLAN делают его оптимальным выбором для построения Spine-Leaf архитектур в частных и публичных облаках.
